Зачем нужен расширительный бак?
Любая жидкость при нагревании увеличивается в объеме. Вода не исключение — при повышении температуры от 5 до 90 градусов ее объем становится больше примерно на 3–4 процента. В замкнутой системе отопления этому расширившемуся теплоносителю просто некуда деться. Давление начинает резко расти, и если не принять мер, последствия могут быть плачевными: от капающих соединений до разрыва трубы или выхода из строя дорогостоящего котла.
Расширительный бак играет роль компенсатора. Он принимает в себя лишний объем нагретой жидкости, а когда система остывает — возвращает воду обратно. Благодаря этому давление остается стабильным, а все элементы работают в штатном режиме без аварийных ситуаций.
Ошибиться с выбором этого устройства очень легко, а цена ошибки высока. Если бак окажется слишком маленьким, предохранительный клапан будет постоянно сбрасывать воду, и со временем ее в системе станет недостаточно для нормальной работы. Если взять бак с неподходящим давлением, он просто не включится в работу. Поэтому к подбору нужно подходить со всей ответственностью.
Какими бывают расширительные баки
Все расширительные баки делятся на два принципиально разных типа: открытые и закрытые. У каждого своя конструкция, своя область применения и свои правила установки.
Открытые баки — наследие прошлого
Открытый расширительный бак представляет собой обычную емкость, которая сообщается с атмосферой. Вода в нем контактирует с воздухом, а сам бак обязательно монтируют в самой высокой точке системы — обычно на чердаке или под потолком.
У такого решения есть ряд особенностей. Кислород из воздуха постоянно насыщает теплоноситель, что ускоряет коррозию металлических труб и радиаторов. Вода постепенно испаряется, поэтому ее уровень нужно регулярно контролировать и вовремя доливать. Кроме того, открытый бак занимает много места, а если он стоит на холодном чердаке, его приходится тщательно утеплять, чтобы вода не замерзла зимой.
Сегодня открытые системы встречаются все реже. Их еще можно увидеть в старых домах с естественной циркуляцией или там, где по каким-то причинам нет возможности установить современное оборудование. Для нового строительства однозначно выбирают закрытые баки.
Закрытые мембранные баки — современное решение
Закрытый расширительный бак — это герметичный стальной сосуд, разделенный внутри эластичной мембраной на две камеры. В одну поступает теплоноситель, в другую закачан воздух под давлением. При нагреве вода давит на мембрану, сжимая воздух. При остывании сжатый воздух выталкивает воду обратно в систему.
Такая конструкция дает множество преимуществ. Теплоноситель не контактирует с воздухом, значит, не испаряется и не вызывает коррозию. Бак можно ставить в любом удобном месте — хоть рядом с котлом, хоть в соседнем помещении. Он компактен, не требует постоянного обслуживания и отлично работает при любом давлении в системе.
В магазинах такие баки обычно окрашены в красный цвет — это их отличительная черта. Синие баки, похожие внешне, предназначены для систем водоснабжения, и использовать их для отопления нельзя.
Как устроен мембранный бак изнутри
Чтобы не ошибиться с выбором, полезно понимать, из чего состоит закрытый расширительный бак и какие у него бывают разновидности.
Мембрана — сердце устройства
Главный элемент — резиновая мембрана. От ее качества напрямую зависит, сколько прослужит бак. В современных моделях используют этилен-пропилен-диеновый каучук или бутилкаучук. Эти материалы эластичны, выдерживают нагрев до 100 градусов и выше, не разрушаются под действием теплоносителя.
По конструкции мембраны бывают двух типов. В небольших баках до 18–24 литров мембрана чаще всего выполнена в виде диафрагмы, жестко закрепленной по периметру корпуса. При ее повреждении поменять мембрану отдельно не получится — придется покупать новый бак.
В баках большего объема используется мембрана-баллон, напоминающая грушу. Она крепится на фланце, и вода находится внутри нее, не касаясь металлических стенок. Если такая мембрана порвется, ее легко заменить, купив новую и открутив несколько болтов.
Фланец и корпус
Корпус бака делают из качественной углеродистой стали и покрывают порошковой краской для защиты от коррозии. В баках со сменной мембраной устанавливают фланец — он может быть пластиковым или стальным оцинкованным. Пластик не ржавеет, но требует аккуратности при затяжке болтов.
В верхней или нижней части корпуса расположен ниппель — обычный автомобильный золотник, через который в воздушную камеру закачивают или стравливают воздух. Доступ к нему должен быть свободным, чтобы при необходимости можно было проверить и отрегулировать давление.
Как рассчитать нужный объем бака
Самый частый вопрос — какого объема бак покупать. Есть простой способ, который подойдет для большинства частных домов, и более точный, если хочется все сделать по науке.
Упрощенный расчет для дома
Практика показывает, что для типовой системы отопления частного дома объем расширительного бака должен составлять примерно 10–15 процентов от общего количества теплоносителя. То есть если во всех трубах, радиаторах и котле у вас помещается 100 литров воды, берите бак на 12–15 литров. Ближайший стандартный размер — 18 или 24 литра.
Чтобы узнать объем воды в системе, можно пойти разными путями. Самый надежный — посчитать все по документам. Объем котла указан в паспорте, у настенных моделей это обычно 3–7 литров, у напольных может быть 25 и больше. Объем радиаторов тоже есть в технических характеристиках: для примера, одна секция алюминиевой батареи вмещает около 0,4 литра, биметаллической — примерно 0,3 литра. Объем труб считают по формуле площади круга, умноженной на длину, но проще принять, что на каждый киловатт мощности котла приходится около 15 литров теплоносителя. Это приблизительно, но для выбора бака точности хватает.
Более точный подход
Если система сложная, с большим количеством контуров, теплыми полами или нестандартным теплоносителем, стоит посчитать точнее. Расширение воды зависит от температуры, до которой она нагревается. При нагреве от 10 до 90 градусов вода увеличивается в объеме примерно на 3,5 процента. Значит, на каждые 100 литров нужно около 3,5 литра дополнительной емкости.
Но сам бак не может заполниться целиком — часть его объема всегда занимает воздух. Коэффициент полезного использования бака зависит от соотношения начального давления воздуха и максимального давления, при котором срабатывает предохранительный клапан. В среднем эффективность бака составляет 0,4–0,7, то есть реально он может принять только часть своего объема. Поэтому полученные 3,5 литра расширения нужно разделить на этот коэффициент, и тогда станет понятно, что бак должен быть заметно больше.
На практике для дома площадью 100–150 квадратных метров обычно хватает бака на 12–18 литров. Для двухэтажного коттеджа с теплыми полами может понадобиться бак на 24–35 литров. Если есть сомнения, лучше взять чуть больше — хуже от этого не будет, а вот недостаток объема приведет к постоянным сбросам воды через клапан.
Что важно учесть при выборе
Давление в системе и в баке
Каждый расширительный бак рассчитан на определенное максимальное давление. Для частного дома обычно достаточно моделей, выдерживающих 3–6 бар, — именно на такое давление настроены предохранительные клапаны в большинстве котлов.
Перед запуском системы нужно проверить, какое давление воздуха в баке. Оно должно быть примерно на 0,2–0,3 бара меньше, чем давление в холодной системе. Например, если в паспорте котла указано, что давление в холодном состоянии должно быть 1,5 бара, значит, в баке нужно выставить 1,2–1,3 бара. Если сделать давление в баке выше, вода просто не сможет туда попадать — мембрана не прогнется, пока давление теплоносителя не превысит давление воздуха. Это приведет к тому, что бак фактически не будет работать.
Тип теплоносителя
Обычная вода — самый распространенный вариант. Но многие заливают в систему незамерзающие жидкости на основе этиленгликоля. У них коэффициент расширения выше, чем у воды, поэтому для таких систем нужен бак с запасом по объему. Обычно рекомендуют увеличить расчетный объем на 15–20 процентов по сравнению с водой.
Кроме того, этиленгликоль более агрессивен к резине, поэтому важно убедиться, что мембрана в выбранном баке рассчитана на работу с такими жидкостями. Большинство современных производителей указывают это в характеристиках.
Какие бывают производители
Отечественные бренды
На российском рынке хорошо зарекомендовали себя баки «Джилекс». Компания выпускает широкую линейку объемом от 6 до 500 литров. Есть плоские модели для ограниченного пространства, вертикальные разных размеров. В моделях от 24 литров предусмотрена сменная мембрана, что продлевает срок службы устройства. Давление, на которое рассчитаны баки, — от 3 до 6 бар в зависимости от серии. Гарантия на разные модели составляет от одного до двух лет.
Еще один известный отечественный производитель — «ЭВАН». Их оборудование широко представлено в магазинах климатической техники и пользуется спросом благодаря хорошему соотношению цены и качества.
Европейские производители
Среди европейских брендов выделяется нидерландская компания Flamco. Их баки серии Flexcon считаются одними из самых надежных. Они рассчитаны на давление до 10 бар, выдерживают температуру до 110 градусов, имеют качественное антикоррозийное покрытие. Стоят такие баки дороже отечественных, но и ресурс у них больше.
Итальянская компания BAXI, известная своими котлами, тоже выпускает расширительные баки. В технической документации BAXI можно найти подробные рекомендации по подбору, что очень удобно при проектировании системы.

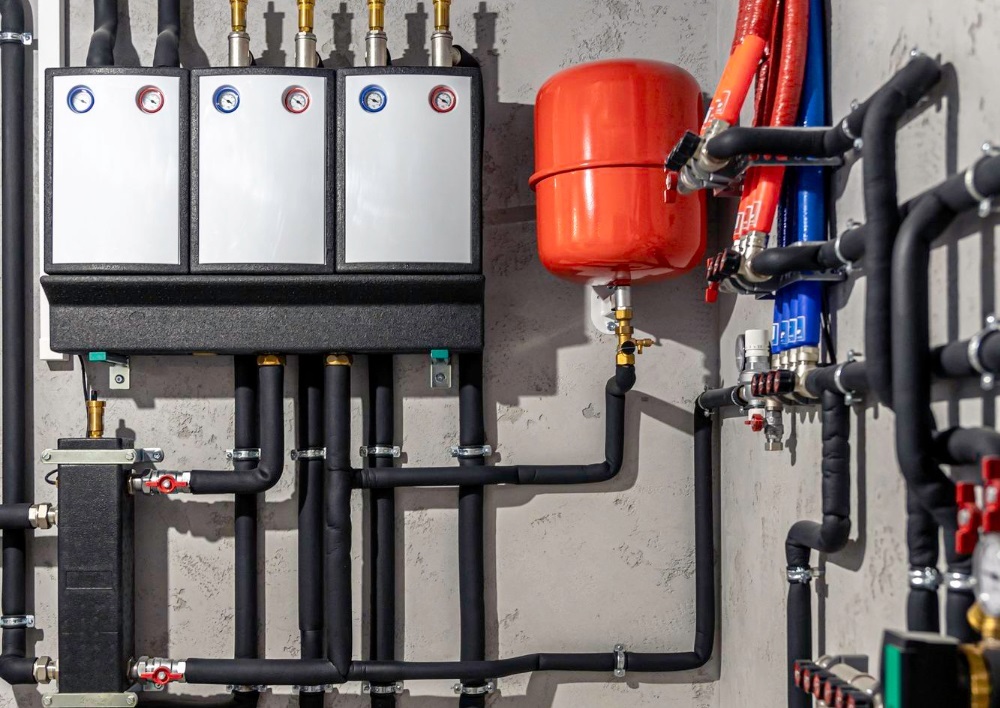

Как правильно установить расширительный бак
Место установки выбирают так, чтобы к баку был свободный доступ. Даже если мембрана считается сменной, рано или поздно может потребоваться проверка давления или замена. Нельзя прятать бак в нишу, которую потом зашьют наглухо.
Обычно бак монтируют на обратном трубопроводе перед котлом — там температура теплоносителя ниже, что продлевает жизнь мембране. Обязательно устанавливают группу безопасности: манометр, чтобы видеть давление, автоматический воздухоотводчик и предохранительный клапан. Перед баком не должно быть запорной арматуры — нельзя перекрыть трубу между системой и баком, иначе он потеряет смысл.
При монтаже важно не перепутать, какой стороной ставить бак. Воздушный ниппель должен быть доступен для подкачки насосом. Некоторые модели имеют клапан в нижней части, некоторые — в верхней, это нужно учитывать.
Как обслуживать расширительный бак
Перед каждым отопительным сезоном стоит проверять давление воздуха в баке. Для этого перекрывают краны, если они есть, сливают немного воды, чтобы сбросить давление в системе, и через ниппель подключают манометр. Если давление упало, подкачивают обычным автомобильным насосом.
Раз в несколько лет желательно осматривать бак снаружи на предмет коррозии и подтеков. Если бак со сменной мембраной и вдруг начал пропускать воду, скорее всего, порвалась мембрана. Ее можно заменить, купив новую в сервисном центре или у официального дилера.
Если бак несменный и мембрана вышла из строя, придется покупать новый. Срок службы качественного бака при нормальных условиях — 7–10 лет и больше.
Какие ошибки допускают чаще всего
Новички часто покупают бак на глазок, без всякого расчета. Берут самый маленький, потому что он дешевле и помещается в любой шкаф. В результате при первом же сильном морозе котел отключается, потому что клапан постоянно травит воду, и давление падает. Приходится покупать новый бак и менять, а старый выбрасывать.
Другая распространенная ошибка — путаница с назначением баков. Синий гидроаккумулятор для водоснабжения и красный расширительный бак внешне похожи, но у них разные мембраны. В синем баках резина пищевая, она не рассчитана на высокие температуры и быстро разрушится, если подключить ее к отоплению.
Многие забывают отрегулировать давление в баке перед запуском. Достают из коробки, подключают, и думают, что все готово. А там заводское давление может быть 1,5 или 2 бара, а в системе всего 1 бар. В итоге бак не работает, и все проблемы с давлением остаются.
Еще одна ошибка — установка бака после циркуляционного насоса без учета гидравлики. В некоторых схемах это допустимо, но лучше доверить проектирование профессионалу, особенно если система большая и разветвленная.
Краткая памятка по выбору
Для большинства частных домов можно смело пользоваться упрощенным методом: посчитать общий объем теплоносителя, взять 12–15 процентов от него и купить бак ближайшего стандартного размера. Если система смонтирована из полипропиленовых труб и современных радиаторов, скорее всего, хватит 12–18 литров на дом до 100 квадратов и 24–35 литров на дом до 200 квадратов.
Обязательно уточнить, для какой системы предназначен бак. На коробке или в паспорте должно быть написано «для отопления». Проверить, можно ли заменить мембрану — для баков от 24 литров это уже желательно. Убедиться, что максимальное давление не меньше, чем давление срабатывания предохранительного клапана котла.
Перед монтажом выставить правильное давление воздуха в баке. После установки проверить работу в разных режимах. И не забывать про ежегодное обслуживание.
Если система сложная, с теплыми полами, большим объемом теплоносителя или нестандартными параметрами, лучше пригласить специалиста, который сделает точный расчет с учетом всех коэффициентов. Это сэкономит нервы и деньги в будущем.
Правильно подобранный и настроенный расширительный бак работает незаметно, не требует к себе внимания и обеспечивает долгую и безаварийную службу всей отопительной системы.
